Schlüsselkomponenten:
Achsschenkel, Steuerarme, Zuganker, Kugelzapfen und Kugelsitze, Differentialgehäuse, Radnaben, Schaltgabeln, Bremssattelhalterungen, Motorhalterungen, Getriebegetriebe und Kipphebel, Motorhalterungen für Fahrzeuge mit neuer Energie und zugehörige Teile; Einzelgewichte liegen zwischen 0,1 kg und 30 kg.
Präzisionsgusslösungen für Automobilkomponenten
Automobilgussteile umfassen Fahrgestell-, Getriebe-, Lenk-, Brems- und Antriebssysteme für Nutzfahrzeuge, Personenkraftwagen und Fahrzeuge mit neuer Energie. Die Automobilindustrie erfordert eine hohe Dimensionskonsistenz, eine stabile Volumenproduktion, ein leichtes Design und einen strengen Lieferrhythmus und erfordert üblicherweise IATF 16949 Qualitätssysteme und PPAP-Produktionsteilgenehmigungsprozesse.
Wir verwenden Niedertemperaturwachs Silica Sol Feinguss zur Herstellung von kohlenstoffarmem und mittelkohlenstoffhaltigem Stahl und niedriglegiertem Stahl Automobilsicherheit und funktionellen Teilen Die Gussteile haben eine hohe Maßgenauigkeit und gute Oberflächenqualität, mit SPC Prozesskontrolle und Volumenversorgung Fähigkeit, OEM und Tier 1 Lieferantenaudits zu unterstützen.
IATF 16949 System: Der Betrieb folgt den Anforderungen des Automobilqualitätssystems und unterstützt PPAP/APQP/FMEA/SPC-Prozesse.
Chargenkonsistenz: Automatisierte Muschelherstellungs- und Schmelzlinien unterstützen CPK >=1,33 mit geringen Dimensionsschwankungen zwischen den Chargen.
Präzisions-Near-Net-Formung: Feingussteile reduzieren Schweißen und Bearbeitung und unterstützen leichtes Fahrwerkdesign.
Zuverlässige Sicherheitsteile: Lenk- und Bremssicherheitsteile werden einer 100%-ZfP- und Härteprüfung auf fehlerfreie Lieferung unterzogen.
Sauberkeitssicherung: Bearbeitete Teile werden auf bestimmte Sauberkeitsgrade gereinigt und können direkt zu den Montagelinien gelangen.
Im Folgenden finden Sie typische Beispiele für Automobilgussteile (8 gezeigte Artikel); Andere Spezifikationen können basierend auf Kundenzeichnungen und Fahrzeugmodellen angepasst werden:
| Nein. | Teilename | Übliche Materialien | Prozess / Bemerkungen |
|---|---|---|---|
| 1 | Lenkknöchel | 42CrMo / 40Cr / 20MnCr5 | Abgeschreckt und temperiert + ZfP, Fahrwerkssicherheitsteil |
| 2 | Steuerarm / Aufhängungsarm | 42CrMo / S355JR / 40Cr | Schweißbare, präzise Abmessungen |
| 3 | Kugelzapfen / Kugelsitz | 40 Cr / 42CrMo / 20MnCr5 | Präzisions-Kugelbearbeitung, Oberflächenhärtung |
| 4 | Differenzgehäuse / Reduziergehäuse | QT500-7 / 42CrMo / 20MnCr5 | Hochpräzises CNC-bearbeitetes Lochsystem |
| 5 | Radnabe/Nabe-Einheitsgehäuse | 45 Stahl / 42 CrMo / QT500-7 | Präzisionsschleifen des Lagersitzes |
| 6 | Schaltgabel | 40 Cr / 45 Stahl / 20 MnCr5 | Hochfrequenzhärtung an Verschleißoberfläche |
| 7 | Bremssattelhalterung | 42CrMo / QT600-3 / 45 Stahl | 100% MT Inspektion |
| 8 | Motor / Motorhalterung | S355JR / 42CrMo / 304 | Schwingungsdämpfung, Dimensionsstabilität |
- Systemsicherung: Wir arbeiten nach den Anforderungen der IATF 16949 und können PPAP Level 3-Dokumentation bereitstellen.

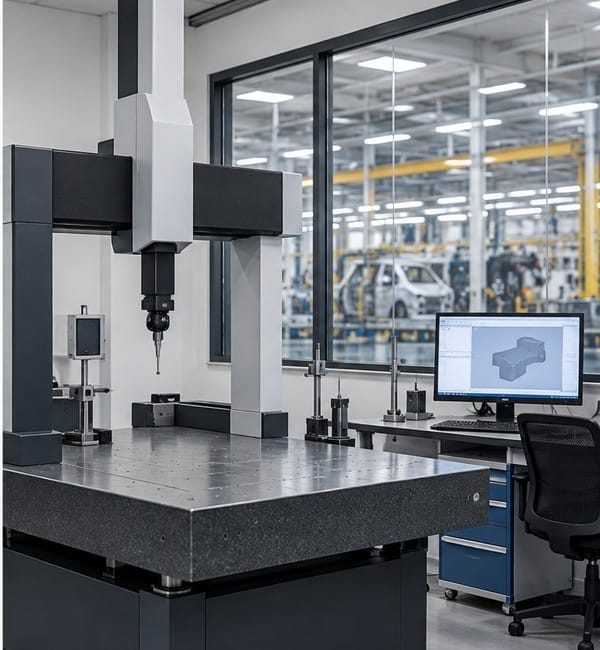

- Prozessfähigkeit: Schlüsseldimensionen werden durch SPC überwacht, wobei CPK >=1,33 und besondere Eigenschaften CPK >=1,67 erreichen.
- Zerstörungsfreie Prüfung: Sicherheitsteile werden einer 100% MT-Inspektion unterzogen, wobei die Rissbelastung Null ist.
- Härtesortierung: Wärmebehandelte Teile erhalten eine 1001TP3 T-Härteprüfung, und nichtkonforme Teile werden automatisch abgelehnt.
- Sauberkeit: Bearbeitete Teile werden auf bestimmte Sauberkeitsniveaus gereinigt und sind für den direkten Einsatz in der Montagelinie geeignet.
- Projekt für Lenkknöchel und Steuerarmvolumen von Nutzfahrzeugen: 42CrMo abgeschreckt und temperiert, Jahresvorrat von 300.000 Stück, PPAP genehmigt.
- Motorhalterungen und Reduziergehäuse für Fahrzeuge mit neuer Energie: Optionen aus Gussstahl und Sphärogussmaterial, die an Tier-1-Kunden geliefert werden.
- Bremssystem Bremssattelhalterungen: 42CrMo Präzisionsguss + Bearbeitung, 1001TP3 T MT Inspektion.
- Empfohlene Kombinationen: Achsschenkel + Steuerarm + Spurstangenkugelgelenk Fahrgestellsätze; Steuerarm + Buchse gepresste Baugruppe Lieferung.
- Automobilsicherheits- und Funktionsteile können aus Zeichnungen mit APQP, FMEA, Steuerplan und Dimensionsberichten entwickelt werden.
Häufig gestellte Fragen (FAQ)
Wir unterstützen Automobilkunden mit stabiler Chargenproduktion, Sicherheitsteilprüfung, PPAP-Dokumentation und montagefertiger Sauberkeitskontrolle.
Sind Sie nach IATF 16949 zertifiziert?
Wir arbeiten nach dem System IATF 16949 und können Kundenzertifizierung und Audits von Zweitanbietern unterstützen, Zertifikatskopien können bei Bedarf während der kommerziellen Phase zur Verfügung gestellt werden.
Können Sie PPAP-Dokumente bereitstellen?
Ja. Wir können ein PPAP Level 3-Paket bereitstellen, einschließlich Prozessablaufdiagramm, PFMEA, Kontrollplan, MSA, anfänglicher Prozessfähigkeitsstudie und volldimensionalem Inspektionsbericht.
Wie groß ist Ihre jährliche Kapazität und Volumenlieferfähigkeit für Automobilgussteile?
Unsere Feingusslinie hat eine jährliche Kapazität von 2.000 Tonnen Präzisionsgussteile. Automobilgussteile können stabile monatliche Bestellungen von 30.000-50.000 Stück unterstützen, mit Sicherheitsvorrat für Nachfrageschwankungen.
Welche Materialoptionen gibt es für neue Energiefahrzeugteile?
Zusätzlich zu herkömmlichen 42CrMo-, 40Cr- und anderen legierten Baustählen können wir Optionen aus Aluminiumlegierungen, duktilem Eisen und Edelstahl für leichte und korrosionsbeständige NEV-Motor-, Batteriepack- und Fahrwerkskomponenten bereitstellen.
Fordern Sie ein Angebot und Muster für Automobilgussteile an
Bitte stellen Sie Teilezeichnungen, Materialstandards, Jahresvolumen und PPAP-Anforderungen bereit; Wir veranlassen die technische Überprüfung und stellen Muster zur Verfügung.
