Schlüsselkomponenten:
Pumpenkörper, Pumpenabdeckungen, Laufräder, Leitschaufeln, Saugabschnitte, Auslassabschnitte sowie drucktragende oder benetzte Teile für Kugelhähne, Absperrschieber, Kugelhähne, Rückschlagventile und Absperrklappen, einschließlich Ventilkörper, Motorhauben, Sitze usw Halterungen; Das Gewicht einzelner Teile liegt zwischen 0,1 kg und 80 kg.
Präzisionsgusslösungen für Pumpen- und Ventilkomponenten

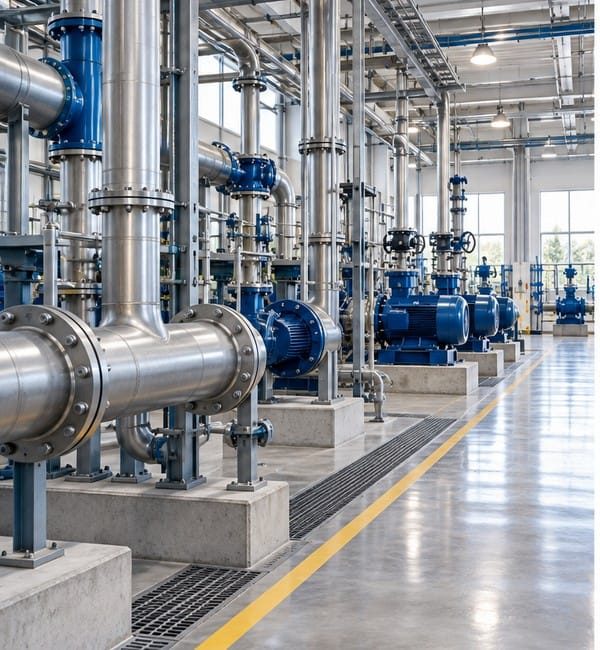

Pumpen- und Ventilgussteile sind drucktragende Kernkomponenten in Flüssigkeitstransport- und -steuerungssystemen, die häufig in den Bereichen Öl und Gas, Petrochemie, Stromerzeugung, Wasseraufbereitung, Offshore-Ausrüstung, Metallurgie und Papierherstellung verwendet werden. Diese Teile arbeiten unter Druck, Korrosion, Erosion und Hoch-/Niedertemperaturwechseln und erfordern eine hervorragende innere Solidität, Maßgenauigkeit und Oberflächenqualität.
Wir verwenden Niedertemperatur-Wachs-Silica-Sol-Feinguss, um Pumpen- und Ventilgussteile mit komplexen Strukturen, dünnen Wänden und unregelmäßigen Strömungskanälen herzustellen. Die Gussteile haben glatte Oberflächen und eine hohe Maßgenauigkeit, wodurch die nachgeschaltete Bearbeitungszugabe reduziert und die Gesamtherstellungskosten gesenkt werden.
Präzisionsformung: Die Dimensionstoleranz CT7 und die Oberflächenrauheit von Ra 6,3-12,5 reduzieren die Bearbeitungszugabe um 30%-50%.
Kompletter Materialbereich: Edelstahl, Duplexstahl, Kohlenstoffstahl, niedriglegierter Stahl und hitzebeständige Legierungen sind verfügbar, um ASTM, EN, JIS und andere Standards zu erfüllen.
Zuverlässige Druckleistung: 1001TP3 T visuelle und dimensionale Inspektion, mit RT/UT/MT/PT und hydrostatischen oder Luftdichtheitsberichten auf Anfrage erhältlich.
One-Stop-Lieferung: Guss + Wärmebehandlung + Bearbeitung + Oberflächenbehandlung sind integriert, um die Lieferkette des Kunden zu verkürzen.
Komplexe Durchflusspassagefähigkeit: Glatte interne Durchgänge und netznahe Geometrie tragen dazu bei, die Durchflussleistung zu verbessern und die Sekundärverarbeitung zu reduzieren.
Im Folgenden finden Sie typische Beispiele für Pumpen- und Ventilgussteile (8 gezeigte Artikel); Andere Spezifikationen können basierend auf Kundenzeichnungen und Ausrüstungsmodellen angepasst werden:
| Nein. | Teilename | Übliche Materialien | Prozess / Bemerkungen |
|---|---|---|---|
| 1 | Kugelhahnkörper (zweiteilig / dreiteilig) | CF8 / CF8 M / CF3 M (ASTM A351) | Silica Sol Verfahren, Präzisions-Mittelanschluss und Flansch |
| 2 | Gate-Ventilkörper | WCB / WCC / LCC (ASTM A216/A352) | Druckführendes Teil, RT-Inspektion verfügbar |
| 3 | Kugelhahnkörper | CF8 M / CN7 M / Duplex 2205 | Für ätzenden Service, Lösungsbehandlung |
| 4 | Überprüfen Sie den Ventilkörper/die Scheibe | CF8M / 17-4 PH / CD4MCu | Schaukel - oder Liftart verfügbar |
| 5 | Pumpenkörper (Volute) | CF8 M / 316 L / Duplex 2205 | Unregelmäßige dünne Wand, glatter Strömungskanal |
| 6 | Laufrad (geschlossen/offen) | CF8 M / 316 / 17-4 PH | Dynamischer Ausgleich, vollständiges Fließprofil |
| 7 | Pumpenabdeckung / Ventilhaube | WCB / CF8 / CF8M | Präzisionsbearbeitung von Dichtflächen |
| 8 | Ventilsitz / Halterung | WCB / 4130 / 304 | Kann mit Ventilkörper als Set geliefert werden |

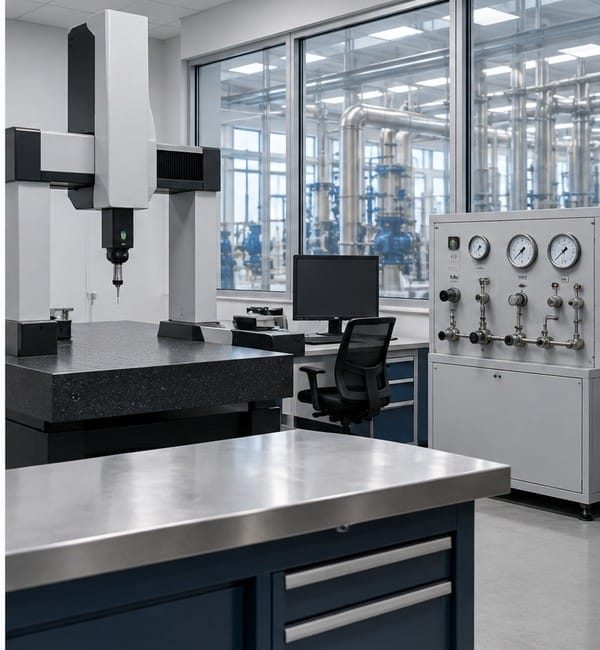

- Chemische Zusammensetzung: Jede Wärme wird mit einem Direktlesespektrometer analysiert und auf ASTM/EN-Toleranzen mit Rückverfolgbarkeit der Wärmezahl kontrolliert.
- Mechanische Eigenschaften: Prüfstäbe werden für Zug-, Schlag- und Härtetests verwendet, um Streckgrenze, Zugfestigkeit, Dehnung und Härte zu überprüfen.
- Zerstörungsfreie Prüfung: RT (ASTM E446/E186), UT, MT (ASTM E709) und PT (ASTM E165) sind auf Anfrage erhältlich.
- Druckprüfung: Ventilkörper können einer hydrostatischen Prüfung bei 1,5-fachem Nenndruck und 0,6 MPa Luftdichtheitsprüfung unterzogen werden, ohne dass es während des Haltens zu Undichtigkeiten kommt.
- Oberflächenqualität: Die visuelle Inspektion 100% wird gemäß den visuellen Akzeptanzstandards MSS SP-55 / ASTM A802 durchgeführt.
- Kugelhahnkörperprojekt aus Edelstahl für petrochemische Verwendung: CF8 M-Material, DN25-DN200-Serie, Jahresvorrat über 50.000 Stück.
- Edelstahl Pumpengusssätze für chemische Prozesspumpen: CF8 M Pumpenkörper + Laufrad + Pumpenabdeckung, geliefert an europäische Pumpenkunden.
- LCC-Absperrschiebergussteile für den Niedertemperaturbetrieb: -46°C stoßqualifiziert, verwendet in Niedertemperatur-Wasseraufbereitungs- und LNG-Anwendungen.
- Empfohlene Kombinationen: Ventilkörper + Motorhaube + Halterungssätze; Pumpenkörper + Laufrad + Pumpenabdeckungssätze zur Reduzierung der Verwaltungskosten mehrerer Lieferanten.
- Kundenspezifische Pumpen- und Ventilbenetzteile können gemäß PDF/DWG/STEP-Zeichnungen und Kundenmaterialstandards geliefert werden.
Häufig gestellte Fragen (FAQ)
Wir fertigen drucktragende und benetzte Gussteile nach Kundenzeichnungen, Materialstandards, Prüfniveaus und Endgebrauchsbedingungen.
Was ist die Mindestbestellmenge für Pumpen - und Ventilgussteile?
Bei regulären Materialien beträgt die Mindestbestellmenge typischerweise 100 Stück. Für spezielle Materialien oder die Entwicklung neuer Produkte können je nach Teilgewicht und Material kleine Probebestellungen ab 50 Stück angenommen werden.
Können Sie PED - oder CE-Unterstützung leisten?
Die Produktion kann den Anforderungen von PED 2014/68/EU mit Materialrückverfolgbarkeit und Zertifikaten EN 10204 3.1 folgen. Wenn eine CE-Kennzeichnung erforderlich ist, können wir mit der Überprüfung durch eine benannte Stelle durch Dritte zusammenarbeiten.
Wie ist die typische Vorlaufzeit?
Neue Musterwerkzeuge dauern in der Regel 15-25 Werktage, und Chargenbestellungen werden normalerweise 25-40 Tage nach Bestätigung geliefert. Dringende Bestellungen können separat besprochen werden.
Welche Oberflächenbehandlungen gibt es für Klappenkörper?
Beizen und Passivieren, Sandstrahlen, Kugelstrahlen, Elektropolieren und Epoxidbeschichten stehen zur Verfügung, um Korrosionsbeständigkeit und Aussehensanforderungen zu erfüllen.
Fordern Sie eine Pumpen- und Ventilgießlösung und ein Angebot an
Bitte senden Sie Ihre Zeichnungen (PDF/DWG/STEP), Material- und Mengenanforderungen; Wir erstellen innerhalb von 24 Stunden eine technische Bewertung und ein Angebot.
