Schlüsselkomponenten:
Schaufelzähne, Zahnadapter, Seitenschneider, Pleuel, Kipphebel, H-Links, I-Rahmen, Zylinderösen, Gelenkplatten, Achsschenkel, Radnaben, Planetenträger, Reduziergehäuse, Bremsscheiben, Montagehalterungen, Flansche usw Spannvorrichtungskomponenten; Einzelteilgewichte liegen zwischen 0,31 kg und 100 kg.
Integrierte Gusslösungen für Baumaschinen

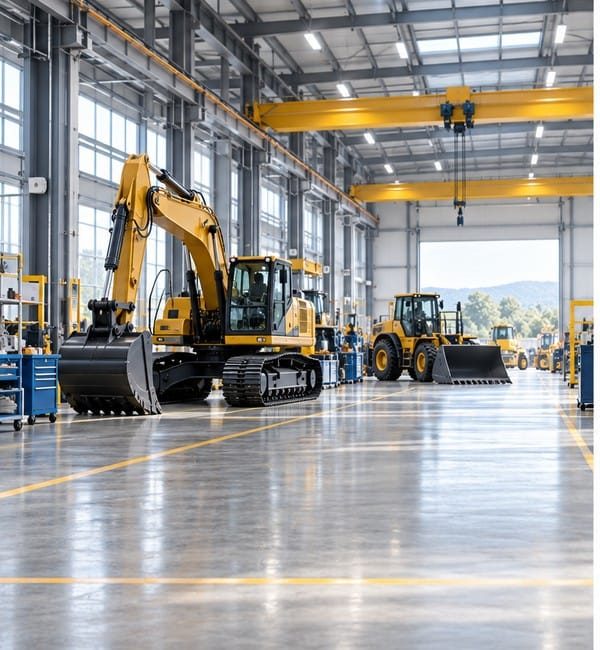

Baumaschinen sind unser Kerndienstleistungssektor; Unsere Produkte werden häufig in schweren Geräten wie Baggern, Ladern, Bulldozern, Straßenwalzen, Motorgradern, Kränen, Gabelstaplern, und Betonmaschinen eingesetzt. Diese Maschinen werden in anspruchsvollen Umgebungen eingesetzt, beispielsweise in Infrastrukturstandorten, bei Wasserschutzprojekten und in Häfen, die von schweren Lasten geprägt sind, Staub und intensive Stöße und Vibrationen. Folglich erfordern ihre Strukturkomponenten, Fahrwerksteile und Gussteile für Arbeitsgeräte außergewöhnliche Festigkeit, Zähigkeit, Verschleißfestigkeit und Schweißbarkeit.
Hochfeste, zähe Materialien: Verwendung von legierten Baustählen wie 42CrMo, 40Cr, 20MnCr5, 45 Stahl und S355JR (Q355 B).Nach dem Abschrecken und Anlassen weisen diese Materialien hervorragende umfassende mechanische Eigenschaften auf, wodurch sie für schwere Belastungen und hohe Schlagbelastungen geeignet sind Betriebsbedingungen.
Zuverlässige interne Qualität: Durch optimierte Gating - und Steigsysteme und präzise Wärmebehandlungssteuerung sind kritische tragende Bereiche frei von Schrumpfporosität und Rissen; Schlüsselkomponenten werden einer 1001TP3 T-Magnetpartikelprüfung und einer proportionalen Ultraschallprüfung unterzogen.
Near-Net-Shape Casting reduziert die Bearbeitung: Silica Sol-Investitionsgussteile erreichen eine Maßgenauigkeit von CT7 und eine Oberflächenrauheit von Ra 6,3112,5, wodurch die Bearbeitungszugaben im Vergleich zu Sandgussteilen um 30%TP3T reduziert werden.
One-Stop-Lieferung: Integrierte Dienstleistungen, die Guss, Normalisierung/Abschreckung & Anlassen, und Präzisionsbearbeitung (CNC-Bearbeitungszentren und CNC-Drehmaschinen) umfassen Gussteile sind bereit für die direkte Montage an der Produktionslinie, wodurch die Lieferkette des Kunden rationalisiert wird.
Standort- und Reaktionsfähigkeitsvorteile: Strategisch günstig im Industriecluster Jining Baumaschinen gelegen, profitieren wir von einer komfortablen Logistik und können OEMs bei Just-In-Time-Lieferungen (JIT) und einer beschleunigten Bearbeitung dringender Bestellungen unterstützen.
Im Folgenden finden Sie Beispiele für typische Baumaschinengussteile (8 gezeigte Artikel); Andere Spezifikationen können basierend auf Kundenzeichnungen und Originalausrüstungsmodellen angepasst werden:
| Nein. | Teilename | Übliche Materialien | Prozess / Bemerkungen |
|---|---|---|---|
| 1 | Eimerzahn / Zahnspitze | 42CrMo / 30CrMnSi / Gusseisen mit hohem Chromgehalt | Abschrecken + Temperieren, verschleißfest und schlagfest |
| 2 | Verbindungsstange / Kipphebel | 42CrMo / 40Cr / S355JR | Abgeschreckt und temperiert, MT/UT-Inspektion |
| 3 | Zylindernase/Scharniergelenk | 42CrMo / 45# Stahl / 40Cr | Präzisionsbohrung des Innenlochs, abgestimmt auf das Gelenklager |
| 4 | Scharnierplatte / Lenkknöchel | 42CrMo / 20MnCr5 | Abgeschreckt und temperiert + Oberflächenhärtung, Sicherheitsbauteil |
| 5 | Planet Carrier / Reduziergehäuse | 42CrMo / QT700-2 / 20MnCr5 | CNC-Bearbeitung für hochpräzises Lochsystem |
| 6 | Radnabe / Flanschplatte | 45# Stahl / 42CrMo / S355JR | Schleifen am Lagersitz, Keilnutenbearbeitung |
| 7 | Ausleger / H-Rahmen | 42CrMo / 40Cr / ZG40Mn | Scharnierteil des Arbeitsgeräts, abgeschreckt und temperiert |
| 8 | Spannergehäuse / Stützbasis | ZG40Mn / 42CrMo / S355JR | Schlagbelastbar, schweißbar |
- Baggerschaufelzähne und Gestängemontage (Massenproduktion): 42CrMo-Stahl mit vergüteter Behandlung; Lieferung an OEMs und den Aftermarket; Jahresvolumen über 100.000 Einheiten.
- Ladergelenkplatten, Achsschenkel und Radnaben (vollständige Sätze): Präzisionsguss + CNC-Bearbeitung; bereit für die direkte Montage am Fließband; konzipiert für Lader der 5-Tonnen-Klasse.
- Bulldozerplanetenträger und Untersetzungsgetriebegehäuse: Legierungsstahlkonstruktion; UT-zertifiziert; konzipiert für Hochleistungs-Bulldozer.
- Stapler-Lenkachsgehäuse und Radnaben: QT500-7/42CrMo-Materialien; stabile Massenproduktionsversorgung.
- Empfohlene Kombinationen: Schaufelzähne, Zahnadapter und Stift-/Halterungssätze, die als Komplettverpackung geliefert werden; Gestänge, Zylinderspalten und Gelenkbaugruppen für Equalizer-Stangen/Arbeitsgeräte, geliefert als Komplettsets.
- Mechanische Eigenschaften: Härte und Zugeigenschaften von vergüteten Teilen werden Chargenweise getestet; Für 42CrMo erreicht die vergütete Härte HB 280320 mit einer Zugfestigkeit von 1980 MPa.
- Zerstörungsfreie Prüfung (NDT): Kritische tragende Bauteile (z.B. Schaufelzähne, Pleuel, Achsschenkel) werden einer Magnetpartikelprüfung (MT) nach 1001TP3 T unterzogen; wichtige Strukturbauteile werden einer Ultraschallprüfung (UT) auf Probenbasis unterzogen (gemäß EN 12680/GB/T 7233).

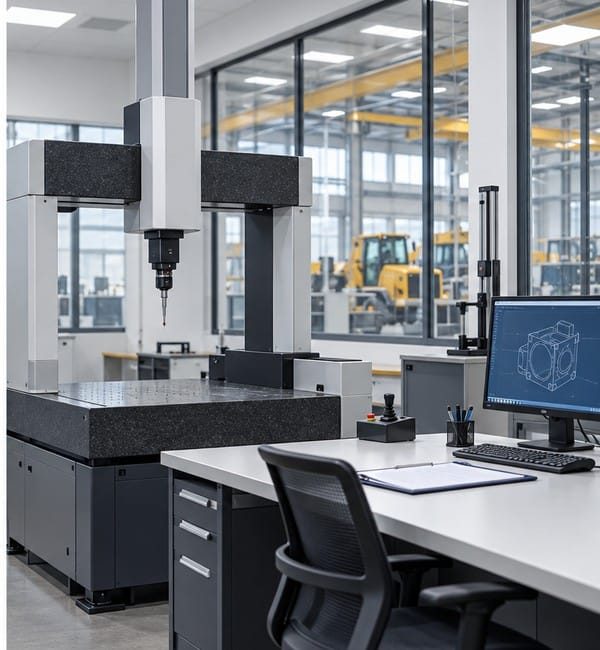

- Maßgenauigkeit: Bearbeitete Fertigteile entsprechen den Ziehtoleranzen; Die Koordinatengenauigkeit für kritische Lochmuster beträgt ±0,05 mm; Am ersten Artikel wird eine Volldimensions-CMM-Inspektion durchgeführt.
- Oberflächenqualität: Gussteile werden geschossen; Oberflächen sind frei von Mängeln wie Sandhaftung, Sandeinschlüssen oder Rissen; Die Oberflächenrauheit (Ra) beträgt 6,3 12,5.
- Rückverfolgbarkeit: Materialwärmenummern und Chargennummern der Wärmebehandlung sind eindeutig mit bestimmten Gussteilen verknüpft; Qualitätsaufzeichnungen werden mindestens 5 Jahre lang aufbewahrt; unterstützt Audits von OEMs durch Zweitparteien.
Typische Teile und Materialien
Wir wählen geeignete Gussmaterialien und Herstellungsprozesse entsprechend Komponentenstruktur, Betriebsbedingungen, mechanischen Eigenschaften und Bearbeitungsanforderungen aus.
Welche Normen erfüllen die Rohrverbindungsstücke?
Die Produktion kann nach Standards wie ASME B16.11 (Steckdosenverschweißungen), ASME B16.3 (Gewindebeschläge), GB/T 12459, GB/T 14383 und MSS SP-83/SP-95 erfolgen; Eine Anpassung auf Basis von Kundenzeichnungen ist ebenfalls möglich.
Welche Druckwerte gibt es für Hochdruckarmaturen?
Steckschweiß- und Gewindearmaturen können in den Klassen 3000 (3000#), 6000 (6000#) oder sogar 9000 hergestellt werden, wobei Wandstärken und Materialien gemäß den einschlägigen Normen ausgewählt werden.
Können Sie Gewindebeschläge liefern und Garant für Gewindegenauigkeit sein?
Wir betreuen Privat - und Gewerbekunden über mehrere Standorte hinweg Kontaktieren Sie uns, um die Serviceverfügbarkeit in Ihrer Nähe zu bestätigen.
Können die Armaturen einer Korrosionsschutzbehandlung unterzogen werden?
Ja. Armaturen aus Kohlenstoffstahl können mit Schwarzoxid, Verzinkung (Elektroverzinkung oder Feuerverzinkung), Epoxidbeschichtung oder Korrosionsschutzumhüllung behandelt werden; Armaturen aus Edelstahl können gebeizt und passiviert werden.
Fordern Sie ein Angebot für Baumaschinengussteile an
Bitte reichen Sie Teilezeichnungen, Materialspezifikationen, Wärmebehandlungsanforderungen und Jahresvolumen ein; Wir erstellen innerhalb von 24 Stunden eine technische Bewertung und ein Volumenangebot.
